恒功率電熱帶選型原則有哪些
2014-3-19 來源： 瀏覽：5176
恒功率電熱帶選型原則：
電伴熱系統選型原則是計算出要維持特定溫度時管線損失的瓦數后，再用一定規格、數量的電伴熱帶產生的等值熱量進行替代補償，電伴熱帶選型主要考慮6個因數。
1、所選功率需通過計算得知，及電伴熱補償的熱量不小于管線的實際最大散熱量時，就能夠滿足伴熱的需求。
2、根據供電條件，電網負荷及電伴熱帶使用長度等條件來選擇電伴熱帶的形式，電壓等級，以確定使用并聯型還是串聯型（一般是根據管道的長度。并聯型電伴熱帶的最大使用長度為330米，串聯型電伴熱帶的最大使用長度為1000多米，例如長輸管線，管網系統選用恒功率三相帶，管線較短時選用恒功率單項帶）
3、根據管線和容器計算出所需的電熱帶總廠，管線附件上的設備、閥門及儀表也需要伴熱，了按照管道的10%考慮。
4、根據使用場所確定電熱帶的結構。并聯電伴熱帶可提供屏蔽型與加強型，可用于一般腐蝕防爆區和強腐蝕防爆區域。
5、根據耐溫等級可選擇耐高溫型電伴熱帶 例如RDP-J4系列電伴熱帶，其最高承受溫度為260℃
6、特定場合下提供專用的電伴熱帶 例如船用電伴熱帶，海上石油平臺上用的伴熱產品，可耐惡劣的海洋氣候環境。
|
單相并聯恒功率電熱帶 |
|||||||||||||||||||||||||
|
|||||||||||||||||||||||||
|
三相并聯恒功率電熱帶
|
|||||||||||||||||||||||||
|
|||||||||||||||||||||||||
|
高溫型電伴熱帶
|
|||||||||||||||||||||||||
|
說明：規格為15W/M 25W/M 35W/M 45W/M 55W/M的電熱帶為非標。可向本公司咨詢并定訂購，根據用戶實際需求也可以供應工作為12V,24V,36V,110V的電熱帶。
為什么功率越大維持溫度越低？
恒功率電熱帶的線纜結構是導線外包裹著絕緣塑料，并在塑料外壁纏繞發熱絲，并在一個發熱節長1.5以內使其與導線連接，形成一個連續的并聯電阻發熱絲，必須使用溫控器來對之進行溫度限制。
根據恒功率電伴熱的線纜結構以及工作原理，可以進一步得知恒功率發熱絲的溫度“加上”介質的維持溫度一定要小于線纜材質的表面耐溫要求。功率越大，發熱絲的發熱量更大，但是往往會把維持的溫度當成了電阻絲的發熱溫度，這就進入了思想上的誤區。因此，當耐溫等級給定的情況下，米功率越大，其發熱量就越高，對于介質的維持溫度來說就越小；而米功率越小，發熱量就越低，所以對維持的溫度就越高。
單相恒功率電熱帶產品特點：
恒功率并聯式電熱帶由多個發熱節在整個長度上并聯相接，能按實際需要切割商都，發熱時必須與溫控器使用，可精確設定介質維持溫度，實現自動控制。其單位長度的發熱量恒定。使用的電熱帶越長，輸出的總功率越大。此外電熱帶因具有柔軟性，可以緊貼管道表面，外層金屬屏蔽網能起到防爆，抗干擾及傳熱和散熱的作用，提高電熱帶的整體強度，同時還可以用做安全接地線，所以廣泛應用于管道、閥門、小型儲罐、液體等的保溫，防凍、加熱。
單相并聯式恒功率電伴熱帶單位的發熱量恒定，使用的電熱帶越長，輸出的總功率越大，電熱帶在現場可按照實際需要的長度任意剪切，但最短不得少于3米。由于電熱帶具有柔軟性，可以方便的緊貼被伴熱管道表面敷設。電熱帶外層有銅絲屏蔽編織層，不僅具有傳熱和散熱作用，能提高電熱帶的整體抗拉強度，同時還能作為安全接地線使用。

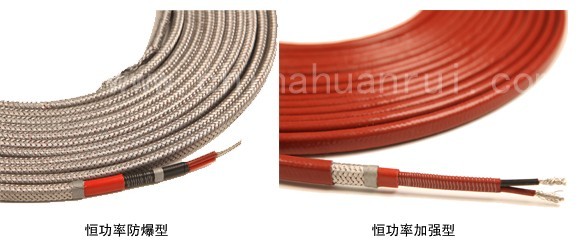

單相恒功率可分為普通型電熱帶和加強型電熱帶兩種：
加強型電熱帶在普通型電熱帶外層再包裹一層防腐絕緣層，其余結構與普通型電熱帶相同，加強型電熱帶除具有普通型電熱帶的優點外，還具有機械強度高，防腐能力強等特點，可用露天等潮濕環境的防爆區域，要求精確控溫的場合使用。
加強型電熱帶在普通型電熱帶外層再包裹一層防腐絕緣層，其余結構與普通型電熱帶相同，加強型電熱帶除具有普通型電熱帶的優點外，還具有機械強度高，防腐能力強等特點，可用露天等潮濕環境的防爆區域，要求精確控溫的場合使用。
